Harris MFS1.5AC2X1 - распределительная система для ацетилена

Описание:
Распределительные системы Harris - модульные системы со смонтированными на пластине из нерж. стали органами управления и инструментами. Позволяют сократить время простоя за счет автоматического переключения подачи газа из основного баллона на резервный.
Работаем по всей Беларуси
Гарантия качества
от сварочной компании №1

Особенности распределительных систем Harris:

  • компактная конструкция
  • перед доставкой все модульные компоненты в течение 12 часов проходят полное тестирование на стабильность, работоспособность и герметичность
  • простота установки
  • низкие затраты на установку
  • при необходимости легко удлиняются
  • оснащены всеми необходимыми утвержденными системами безопасности

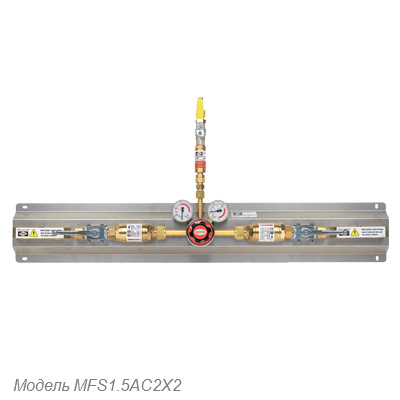

Установки представляют собой модульные системы со смонтированными на пластине из нержавеющей стали органами управления и инструментами.

В зависимости от типа распределительная система может включать следующие компоненты, которые проходят полную заводскую сборку и очистку от масла и смазки:

A - Крепление баллона типа FH;

B - Обратный клапан высокого давления типа RSV ( EN15615) [утверждение BAM No BAM ZBA/009/004];

C - Шланги высокого давления: (EN 14113);

D - Коллекторный блок высокого давления: HD-VB 1/4NPT;

E - Изолирующий клапан высокого давления: DV [утверждение No EN 961];

F - Редуктор: например, H25;

G - Изолирующий клапан: LAV - KH 15-63;

H - Соединительная труба высокого давления типа HDVR-415;

I - Коллекторный блок высокого давления: HD-VB 1/4NPT;

J - Индикатор.


Технические характеристики распределительных систем Harris:

  • Тип газа: ацетилен, кислород и технические газы.
  • Давление на входе: ацетилен 25 атм, все остальные газы до 300 атм.
  • Рабочее давление: ацетилен 1.5 атм, все остальные газы до 40 атм.
  • Число баллонов: до 2x6 баллонов в стандартной комплектации.
  • Число многобаллонных установок: до 2x3 в стандартной комплектации.
  • Номинальный расход газа:ацетилен от 5 Нм³/ч до 150 Нм³/ч, кислород и технические газы 30 Нм³/ч до 320 Нм³/ч.
  • Компоненты: монтажная пластина из нержавеющей стали, утвержденные обратные клапаны на всех соединениях для баллонов. Все распределительные системы для ацетилена оборудованы автоматическим быстродействующим запорным клапаном в зоне высокого давления.

Технические характеристики точек для отвода газа Harris:

  • Давление на входе: ацетилен 1.5 атм, все остальные газы до 40 атм
  • Номинальный расход газа: шкала 0-30 л/мин. для инертного газа, индикатор расхода 0-15 л/мин. или 0-50 л/мин. Ацетилен до 15 Нм³/ч, пропан до 10 Нм³/ч, кислород до 200 Нм³/ч.
  • Компоненты:соединительный корпус, запорный клапан; трубные соединения, пригодные для сварки и пайки.
НаименованиеРаспределительная система Harris MFS1.5AC2X1
Модель4704652
Баллоны2х1
ГазыАцетилен
Давление на входе25 бар
Давление на выходе0-1,5 бар
Расход газа5 Нм³/ч
Шкала давления на входе0-40 бар
Шкала давления на выходе0-2,5 бар
Высота454 мм
Ширина179 мм
Длина713 мм
